L-Wände
für Ihr Fahrsilo
Fahrsilo in L-Form aus UHRLE Betonfertigteilen. Lange bewährt – mit DIBt-Zulassung Z-74.31-252.
Unsere L-Wände bieten eine wirtschaftliche und langlebige Lösung für den Bau moderner Siloanlagen. Durch den werkseitig anbetonierten Stellfuß ist keine vorher erstellte Rinne für den Aufbau nötig.
Kennzahlen im Überblick
Vorteile der L-Form
Lange bewährt – die L-Wand aus UHRLE Betonfertigteilen für Ihre Fahrsiloanlage.
DIBt-Zulassung
Lange bewährt – mit DIBt-Zulassung Z-74.31-252. Höchste Anforderungen an Qualität, Sicherheit und Zuverlässigkeit.
Werkseitiger Stellfuß
Durch den werkseitig anbetonierten Stellfuß ist keine vorher erstellte Rinne für den Aufbau nötig.
Abschrägungen & Aussparungen
Abschrägungen und Aussparungen sind auf Wunsch möglich.
Nut-Feder-System
Stoßverbindung im Nut-Federsystem.
Sonderlängen & -höhen
Sonderlängen und Sonderhöhen sind möglich.
Beton oder Asphalt
Die Bodenplatte der Silokammer kann – je nach Einsatzbereich und Kundenwunsch – in Beton oder Asphalt ausgeführt werden.
Technische Daten
| Wandform | L-Form, 15° nach außen geneigt |
|---|---|
| Zulassung | DIBt-Zulassung Z-74.31-252 |
| Rohmaßhöhen |
1,35 m 1,60 m 1,80 m 2,10 m 2,50 m 3,10 m
|
| Elementlänge | 5,00 m |
| Sonderformate | Sonderlängen und Sonderhöhen möglich |
| Stellfuß | Werkseitig anbetoniert |
| Stoßverbindung | Nut-Federsystem |
| Boden | Beton oder Asphalt |
| Auslegung | Silageklasse 2a, Walzlasten bis 20 t |
| Abschrägungen | Abschrägungen und Aussparungen auf Wunsch |
Aufbau- / Ausführungsvorgaben
Für eine dauerhaft stabile Konstruktion wird der Wandfuß nach dem Versetzen lagenweise verfüllt und verdichtet. Zusätzlich werden entlang des Wandfußes Drainageleitungen verlegt, um anfallendes Niederschlagswasser zuverlässig abzuleiten.

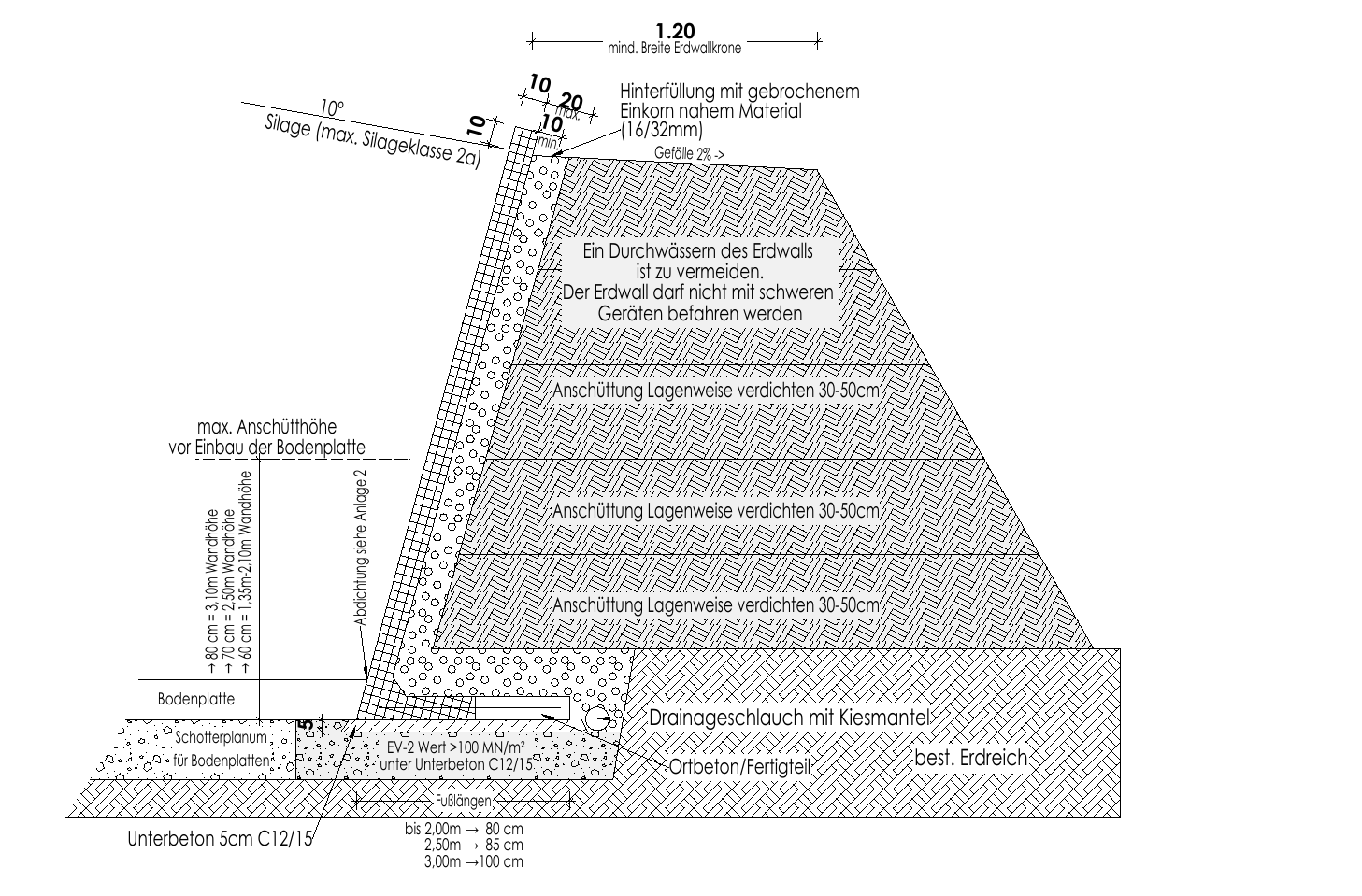

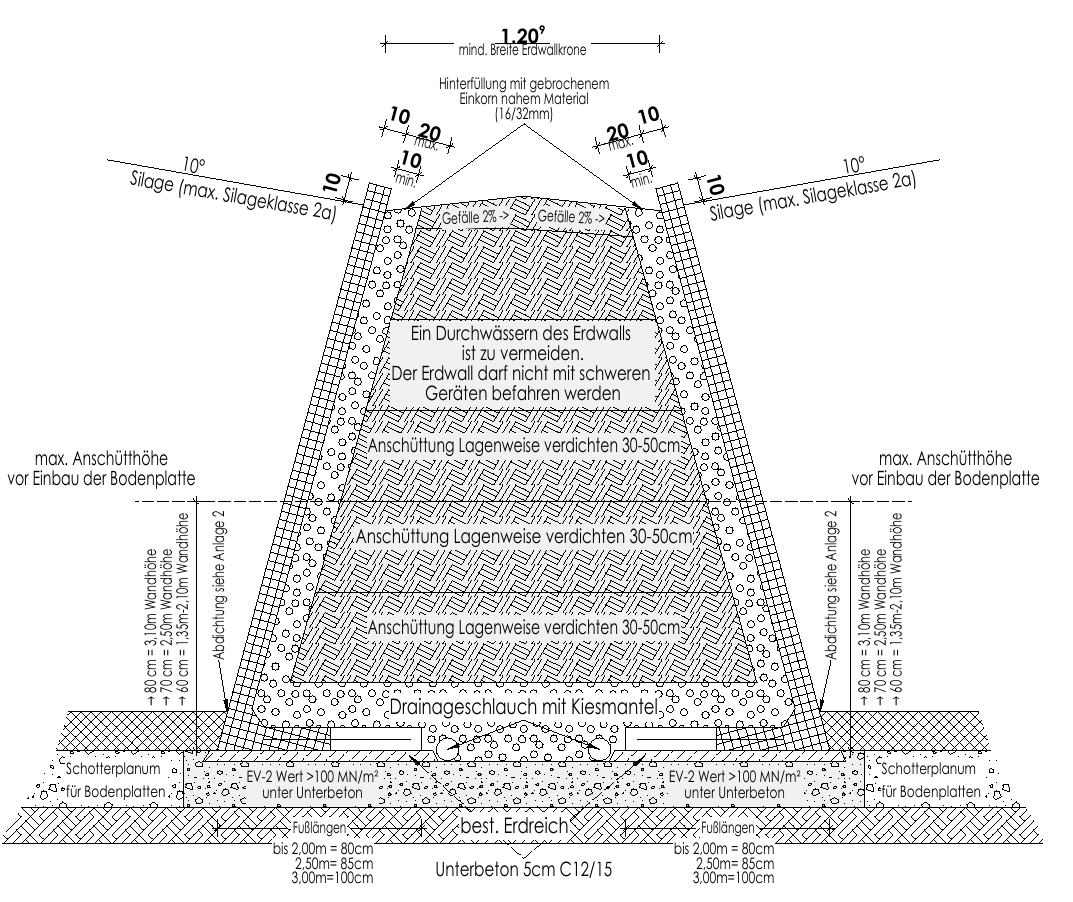

Vorgaben laut Querschnitt
- Anschüttung lagenweise verdichten (30–50 cm)
- Hinterfüllung mit gebrochenem Einkorn-nahem Material (16/32 mm)
- Drainageschlauch mit Kiesmantel am Wandfuß
- Unterbeton 5 cm C12/15; EV-2-Wert > 100 MN/m² unter dem Unterbeton
- Mindestbreite der Erdwallkrone 1,20 m
- Ein Durchwässern des Erdwalls ist zu vermeiden; der Erdwall darf nicht mit schweren Geräten befahren werden
Unsere L-Wände sind für die Silageklasse 2a sowie Walzlasten bis 20 Tonnen ausgelegt.
Für höhere Silageklassen oder größere Walzlasten bieten wir Ihnen weitere passende Systeme und Produkte aus unserem Sortiment. Unsere Fachberater unterstützen Sie gerne bei der Auswahl der optimalen Lösung für Ihr Projekt.
Fachberatung anfragen →L-Wand im Silo-Konfigurator planen.
Planen Sie Ihre individuelle Siloanlage in wenigen Klicks: Wandform, Kammermaße, Wandhöhe und Statik auswählen – und direkt ein Richtpreis-Angebot von UHRLE anfordern.
„Sie planen ein Fahrsilo? Wir beraten Sie gerne – vor Ort oder telefonisch.”
Sprechen Sie direkt mit unseren Agrarbau-Spezialisten und Statikern in Ellwangen. Wir erstellen Ihnen eine kostenlose Vorbemessung und ein fundiertes Richtpreisangebot.
