I-Wände
für Ihr Fahrsilo
Fahrsilo in I-Form aus UHRLE Betonfertigteilen (nach DIN).
Die I-Wand ist nach DIN 11622 geregelt und kann ohne zusätzliche Genehmigungen oder Zulassungen eingesetzt werden. Sie lässt sich flexibel als Außenwand oder Mittelwand (Rücken an Rücken) einsetzen und individuell an das Bauvorhaben anpassen.
Kennzahlen im Überblick
Vorteile der I-Form
Wertbeständig, versetzbar und kalkulierbar in Kosten und Zeit – die I-Wand aus UHRLE Betonfertigteilen für Ihre Fahrsiloanlage.
Alle Silageklassen
Geeignet und zugelassen für alle Silageklassen.
Restloses Entleeren
Die leicht konische Form erleichtert das restlose Entleeren der Silokammern.
Abschrägungen auf Wunsch
Abschrägungen sind auf Wunsch an der Befüll- und Entnahmeseite möglich.
Bis zu 10° Neigung
Bis zu 10° Neigung nach außen realisierbar.
Flexibler Betonfuß
Flexible Ausführung des Betonfußes ein- oder beidseitig.
Anschlussbewehrung
Auf Wunsch inklusive konfektionierter Anschlussbewehrung.
Nut-Feder-System
Stoßverbindung im Nut-Federsystem.
Wertbeständig & versetzbar
Wertbeständig, versetzbar, kalkulierbar in Kosten und Zeit.
Technische Daten
| Wandform | I-Form, leicht konisch |
|---|---|
| Einsatz | Außen- oder Mittelwand (Rücken an Rücken) |
| Neigung | Bis zu 10° nach außen realisierbar |
| Rohmaßhöhen |
1,20 m 1,41 m 1,66 m 1,96 m 2,20 m 2,70 m 3,20 m 3,80 m 4,30 m 5,30 m
|
| Elementlängen | 5,00 m und 2,50 m |
| Sonderformate | Sonderlängen und Sonderhöhen möglich |
| Betonfuß | Ein- oder beidseitig |
| Anschlussbewehrung | Auf Wunsch konfektioniert |
| Stoßverbindung | Nut-Federsystem |
| Boden | Beton oder Asphalt |
| Silageklassen | Alle Silageklassen |
| Norm | DIN 11622 – ohne Zusatzgenehmigung |
Fahrsilo-Erweiterung in 2 Tagen
Bei diesem Projekt wurde eine bestehende Fahrsiloanlage um eine Kammer erweitert. Zum Einsatz kamen I-Teile mit einer Rohmaßhöhe von 3,20 Metern. Die Teile wurden mit 8° nach außen geneigt, wodurch eine schräge Wand entstanden ist.
Dank unserer durchdachten Systembauweise und der langjährigen Erfahrung unserer Montageteams konnte die Montage innerhalb von zwei Tagen erfolgen.
| Länge | 55 m |
|---|---|
| Breite | 11,80 m |
| Nutzhöhe | 3,00 m |
| Rohmaßhöhe I-Teile | 3,20 m |
| Neigung | 8° nach außen |
| Montagezeit | 2 Tage |
Flexibel für jede Einbausituation
DIN-konform ohne Zusatzgenehmigung
Die I-Wand ist nach DIN 11622 geregelt und kann ohne zusätzliche Genehmigungen oder Zulassungen eingesetzt werden. Das vereinfacht Planungs- und Bauprozesse.

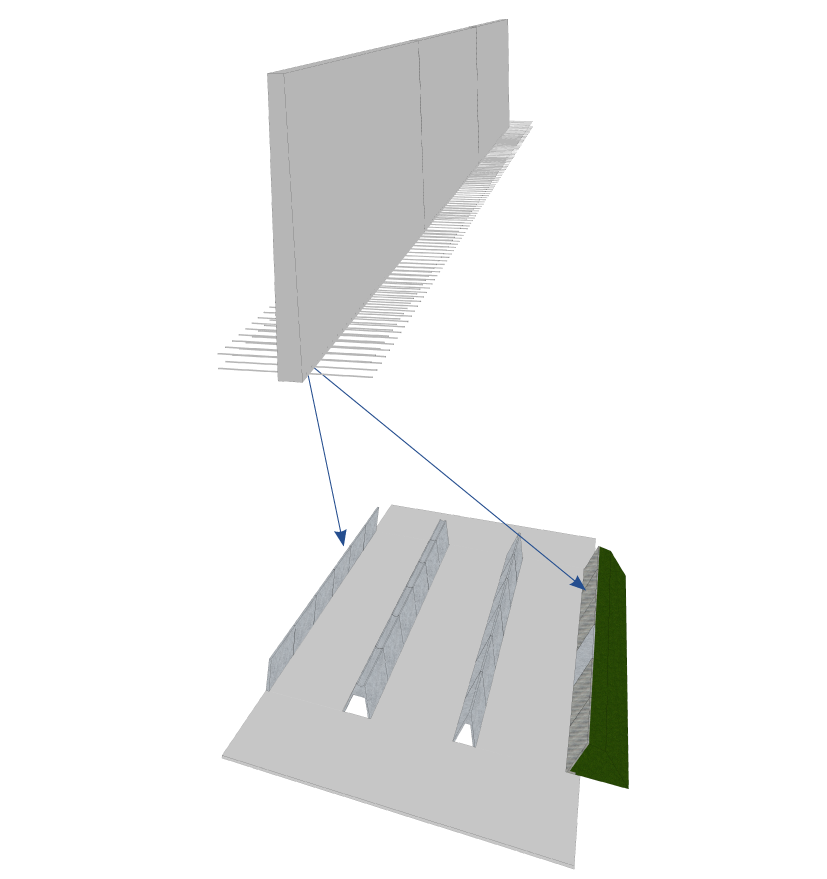

Außen- oder Mittelwand
I-Teile lassen sich als Außenwand oder Mittelwand (Rücken an Rücken) einsetzen. Der Abstand zwischen den Wänden ist frei wählbar – ob schmaler Laufgang oder breiter Fahrweg.
Verfüllung & Geländer-Funktion
Als Mittelwand kann der Zwischenraum bis zur vollen Höhe verfüllt werden. Wird die Verfüllung bewusst niedriger ausgeführt, übernehmen die überstehenden Wandelemente die Funktion eines integrierten Geländers.
Anschlüsse nach Maß
Die Position der Anschlusseisen kann individuell angepasst werden. Bei vollständig betonierten Böden empfiehlt sich die Einbindung in die Bodenplatte, alternativ ist eine Anordnung auf der Außenseite möglich.
I-Wand im Silo-Konfigurator planen.
Planen Sie Ihre individuelle Siloanlage in wenigen Klicks: Wandform, Kammermaße, Wandhöhe und Statik auswählen – und direkt ein Richtpreis-Angebot von UHRLE anfordern.
